D2 移動式ドック（コンテナスロープ）
- 2019年08月07日
- 掲載元：JINYEONG E&T
開口型スチールグレーチングのモデルです。以下の比較表には他のモデルも含まれています。D2の現行基本仕様・見積条件は、このページのD2選定ガイドでご確認ください。
D2 移動式ドック（コンテナスロープ）
基本販売価格 10,900,000 KRW（韓国ウォン） ・幅2.52mのプラットホームとスチールグレーチングを適用した移動式ドック（コンテナスロープ）です。
スチールグレーチングは雨水や雪が溜まりにくく、滑り止めと排水管理に有利です。自動昇降システムなどのオプションは、現場条件とあわせてご相談ください。
☎ 010-8078-8988

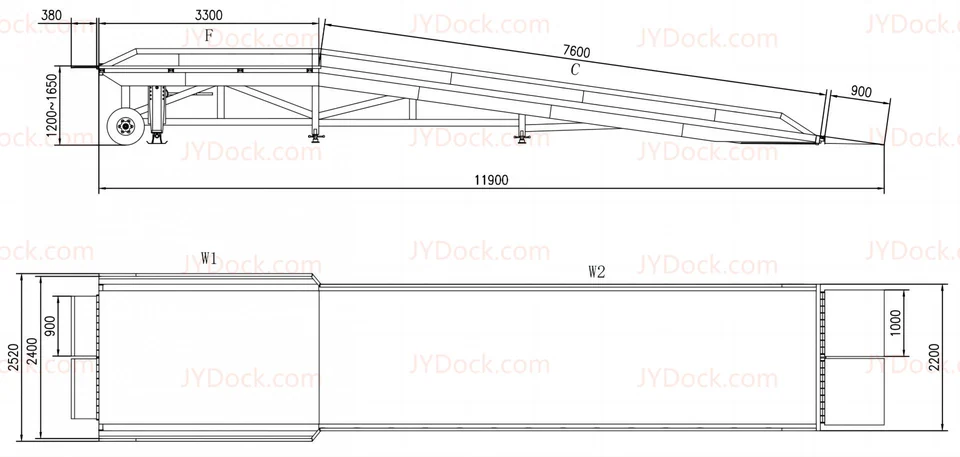

諸元
| 区分 | 価格 | 全長(W) | 傾斜幅(W2) | 受幅(W1) | 水平(F) | 勾配(C) | 傾斜角度** | 安全構造 | 作業荷重* |
| モデル / 単位 | 10,000 KRW（韓国ウォン） | M | M | M | M | M | 度 | 形式 | t(トン) |
| モデルA1 - 一体型 | 680 | 10.3 | 2.2 | 2.2 | 3.4 | 6.9 | 10.0-14.0 | 一般型 | 8 |
| モデルA2 - 一体型 | 780 | 11.3 | 2.2 | 2.2 | 3.4 | 7.9 | 8.7-12.3 | 一般型 | 10 |
| モデルB - 一体型 | 830 | 12.2 | 2.2 | 2.2 | 3.7 | 8.5 | 8.0-11.2 | 強化型 | 10 |
| モデルC - 一体型 | 830 | 12.2 | 2.2 | 2.2 | 4.3 | 7.9 | 8.6-12.1 | 強化型 | 10 |
| モデルC - 2段分離 | 890 | 12.2 | 2.2 | 2.2 | 4.3 | 7.9 | 8.6-12.1 | 強化型 | 10 |
| モデルD1 - 一体型 | 930 | 12.2 | 2.2 | 2.52 | 3.7 | 8.5 | 8.0-11.2 | 強化型 | 10 |
| モデルD2 - 一体型 | 1090 | 12.2 | 2.2 | 2.52 | 3.7 | 8.5 | 8.0-11.2 | 強化型 | 10 |
| 上下調節高さ(H) | 1.2~1.68M | ||||||||
| 上下作動システム | ランディングギア 手動 System (Option : 自動 System + 2,800,000 KRW（韓国ウォン）) | ||||||||
| 傾斜部の材質 | Special Non-Slip Metal Lath | ||||||||
* (フォークリフト自重 + 積載貨物重量) x 1.4 ≤ 作業荷重
** 傾斜角度が小さいほど 作業時に便利です。
*** 上記の仕様は、品質改善等により予告なく変更されることがあります。
**** 上記仕様は一般的な作業内容に基づく基準規格であり、現場の作業内容に応じた別途仕様のオーダーメイド製作が可能です。
***** 定格荷重は10tです。構造上の余裕を許容使用荷重と取り違えず、最終製作図面の定格荷重を守ってご使用ください。
.
モデルDは水平部分がより広い 2.52メートルで, モデルBよりも使用するフォークリフトの回転角度がより大きくなり, 貨物を荷下ろしする際に、より便利にご利用いただけます.
D1 | D2 |
|
|
D1はエキスパンドメタルの下に鋼板を設けた仕様です。D2は開口部のあるスチールグレーチング仕様で、排水しやすい構造です。雨天・降雪時の安全を保証するものではなく、点検・清掃・必要に応じた除雪を行ってください。
鉄鋼 グレーチングが 耐久性 高く。通気・排水しやすい構造ですが、耐久性や変形の有無は使用条件によって異なるため、定期的な点検・保守を行ってください。
| |
SPEC:
Frame | 18# Universal Beam Q235(SS400) |
Subframe | 100*50*3 RHS |
Skeleton | 80*40*3 RHS |
Safety guard rail | 80*40*3 RHS 高さ: 260mm |
Panel | 4mm Flat plate |
Grating | 60*60*5 特殊ノンスリップメタルラス |
Rib | 80*40*3 RHS |
Tire | 6.50-10NHS pneumatic tire 2set |
Landing Gear | 80T 手動 |
昇降作動自動システム：
品質基準:
| 当社製品 | 他社製品 | |
Subframe密度 (プラットホーム下部でフォークリフトと荷物の荷重を受け支えるスチールバーの密度） |  |  |
| 間隔: 30-40cm | 間隔: 50cm以上 | |
下部 Skeleton |  |  |
| 100*50*3 | 80*40*3 | |
| 安全と長期使用の品質に関しては、どの会社の製品をお選びになっても、原材料の規格に必ずご注意ください。 | ||
C2 二段分離:
☎ 010-8078-8988
移動式ドック（コンテナスロープ）D2・コンテナ積み下ろし選択のご案内
地面からコンテナ・トラック荷台へフォークリフトが進入する積み下ろし用の移動式ドックです。コンテナドックとして検討できるD2は、開放型スチールグレーチングの床板を使用しています。
D2 10,900,000 KRW（韓国ウォン） （韓国付加価値税別）
どのような現場で使用しますか？
固定式ドックのない倉庫・物流現場で、車両と地面の高低差を埋めます。車両の荷台高さ、進入スペース、フォークリフトと貨物の合計重量をまずご確認ください。
D2 公開基本仕様
上記の数値は現在ホームページで公開されている基本仕様です。車両・作業条件に応じた最終製作仕様、および輸送・設置・オプション費用はお見積書でご確認ください。3Dは使用過程の参考映像であり、実際の納入仕様に代わるものではありません。
| 全長 | 12.2m |
|---|---|
| 傾斜区間／水平区間 | 8.5m / 3.7m |
| 傾斜部幅 / プラットホーム幅 | 2.2m / 2.52m |
| 高さ調整範囲 | 1.2–1.68m |
| 作業荷重表示 | 10トン・使用条件および合計重量の確認が必要 |
| 基本販売価格 | 10,900,000 KRW（韓国ウォン）（韓国付加価値税別） |
| 高さ調整 | 手動ランディングギア・自動システム選択オプション |
D1とD2の違い
D1は鋼板の上にエキスパンドメタルを施した方式、D2は開放型スチールグレーチング方式です。D2は雨水などの排出を考慮する屋外作業場で検討できます。氷・雪・異物は使用前に除去する必要があり、グレーチングだけで滑りの危険をすべて防ぐことはできません。
作業手順と確認事項
- 平坦で支持力が確保された場所で車両とドックを位置合わせし、移動防止措置を確認します。
- 車両の荷台高さに合わせ、連結板が十分に支持されているか確認します。
- フォークリフト・貨物の合計重量、許容傾斜および作業経路を確認したうえで、車両メーカーの運転指示に従って運用します。
- 作業終了後は連結を解除し、移動・保管前に周囲の安全を確認します。
お見積り前に準備する情報
- 使用車両の最低・最高荷台床面高さ
- フォークリフト本体重量、最大貨物重量、積載物のサイズ
- 進入可能な直線距離と作業幅
- 床の状態、屋内・屋外の別、輸送・設置地域
よくあるご質問
D2価格に韓国付加価値税は含まれていますか？
基本販売価格は10,900,000 KRW（韓国ウォン）で、韓国付加価値税別です。オプションおよび輸送・設置条件はご相談時に確認します。
10トンならすべての10トン作業に使用できますか？
貨物の重量だけで判断しません。フォークリフト本体重量と貨物、作業条件を併せて確認したうえで、適用仕様を決定します。
3Dの寸法は実際の製品仕様ですか？
いいえ。3Dは使用過程の参考用です。ホームページの仕様と実測資料に基づき、最終見積書・製作図面をご確認ください。
モデルと設備用途の比較
実測と納入事例
3Dは使用過程の参考用です。実際の納品仕様は、実測と最終製作図面に基づいてご確認ください。
