카업플레이트(CAR UP PLATE)는 화물차 바닥면이 창고 데크보다 낮을 때 차량을 들어 올려 상하차 높이를 맞추는 장비입니다. 지게차가 차량과 데크 사이를 이동해야 하는 현장에서 높이 차이를 줄이는 데 사용합니다.
적용이 필요한 현장
- 차량 바닥과 창고 데크 높이가 맞지 않는 물류센터
- 여러 종류의 화물차가 출입해 차량별 높이 보정이 필요한 현장
- 지게차 상하차 동선을 안정적으로 확보해야 하는 작업장
견적 상담 전 확인 항목
- 사용 차량 종류와 차량 총중량
- 창고 데크 높이와 차량 바닥 높이
- 차량 후미부터 앞바퀴 중심까지의 거리
- 필요한 통행 폭, 안전 가이드와 설치 공간
제작 및 안전 안내
지게차와 적재 화물의 중량, 작업 빈도, 차량 제원과 현장 바닥 상태를 함께 확인한 뒤 제작 사양을 결정합니다. 사용 전에는 제품의 고정 상태와 주행 경로를 점검하고, 확정된 허용 조건 안에서 운용해 주세요.
제품·견적 상담 010-8078-8988
seongchu@jydock.com
카업플레이트 · 트럭 적재함 높이 맞춤 선택 안내
트럭 바퀴를 받쳐 적재함 바닥을 창고 플랫폼 높이에 맞추는 장비입니다. 분리형 두 개 또는 일체형으로 검토할 수 있습니다.
현장 실측값과 선택 사양을 확인한 후 제작 견적을 안내합니다.
트럭 적재함이 창고보다 낮을 때
카업플레이트(CAR UP PLATE, 트럭발판)는 차량이 경사부를 후진해 올라가 평탄부에 정차하도록 구성합니다. 적재함 바닥을 창고 플랫폼 높이에 맞추기 위한 제품이며, 지게차용 창고 경사로인 도크램프와는 다릅니다.
분리형과 일체형
| 분리형 2개 | 좌우 바퀴 경로를 각각 받치는 방식. 바퀴 간격·주행판 폭과 지면 미끄럼·고정 조건 확인 필요 |
|---|---|
| 일체형 | 하나로 연결된 주행판. 이동용 포크홀 등 제작 옵션을 확인 |
| 공통 구조 | 경사부 + 평탄부. 전체 차량 중량과 차축 하중으로 사양 검토 |
측정해야 할 치수
- 창고 플랫폼 높이: 설치 지면에서 플랫폼 작업면까지 수직 거리
- 차량 적재함 바닥 높이: 실제 작업 적재 조건에서 지면부터 적재함 바닥까지
- 차량 후미부터 앞바퀴 중심까지의 수평 거리
- 윤거와 타이어 폭, 차량 총중량 및 차축 하중
- 후진 진입 공간, 지면 경사·요철, 문과 범퍼 등 간섭물
치수 추천의 기준
필요 상승 높이는 창고 플랫폼 높이에서 차량 적재함 바닥 높이를 뺀 값입니다. 평탄부는 후미부터 앞바퀴 중심까지의 거리보다 길게 검토하고, 3D 초기값은 300mm 여유를 더합니다. 경사부의 수평 투영 길이는 상승 높이 ÷ tan(경사각)입니다.
7°와 차량 톤수별 값은 상담용 초기값입니다. 타이어·특장·적재 상태에 따라 실제 높이가 달라지므로 실측이 우선합니다. 높이 차가 0 이하라면 차량을 더 높이는 방식이 적합한지 별도 검토해야 합니다.
작업 흐름
- 차량과 제품을 정렬하고 지면 지지력·고정 상태를 확인합니다.
- 유도자와 안전거리를 확보하고 제조사 운전 지침에 따라 천천히 후진합니다.
- 필요 차축이 평탄부에 올라온 상태에서 정차·이동 방지 조치 후 높이와 연결 상태를 확인합니다.
- 작업 종료 후 연결을 해제하고 주변을 확인한 뒤 전진해 내려옵니다.
자주 묻는 질문
1톤·2.5톤 등 차종만 선택하면 제작할 수 있나요?
차종 선택은 초기 비교용입니다. 실제 적재함 높이, 차량 길이·차축 위치·중량과 설치 공간을 측정해야 합니다.
분리형은 더 저렴한가요?
구조와 사용 조건에 따라 비용이 달라집니다. 일반적으로 분리형은 비용을 줄일 수 있지만 지면의 미끄럼과 고정 조건을 함께 검토해야 합니다.
가격은 어떻게 받나요?
현장·차량 실측값과 제품 형태를 확인한 뒤 제작 견적을 안내합니다.

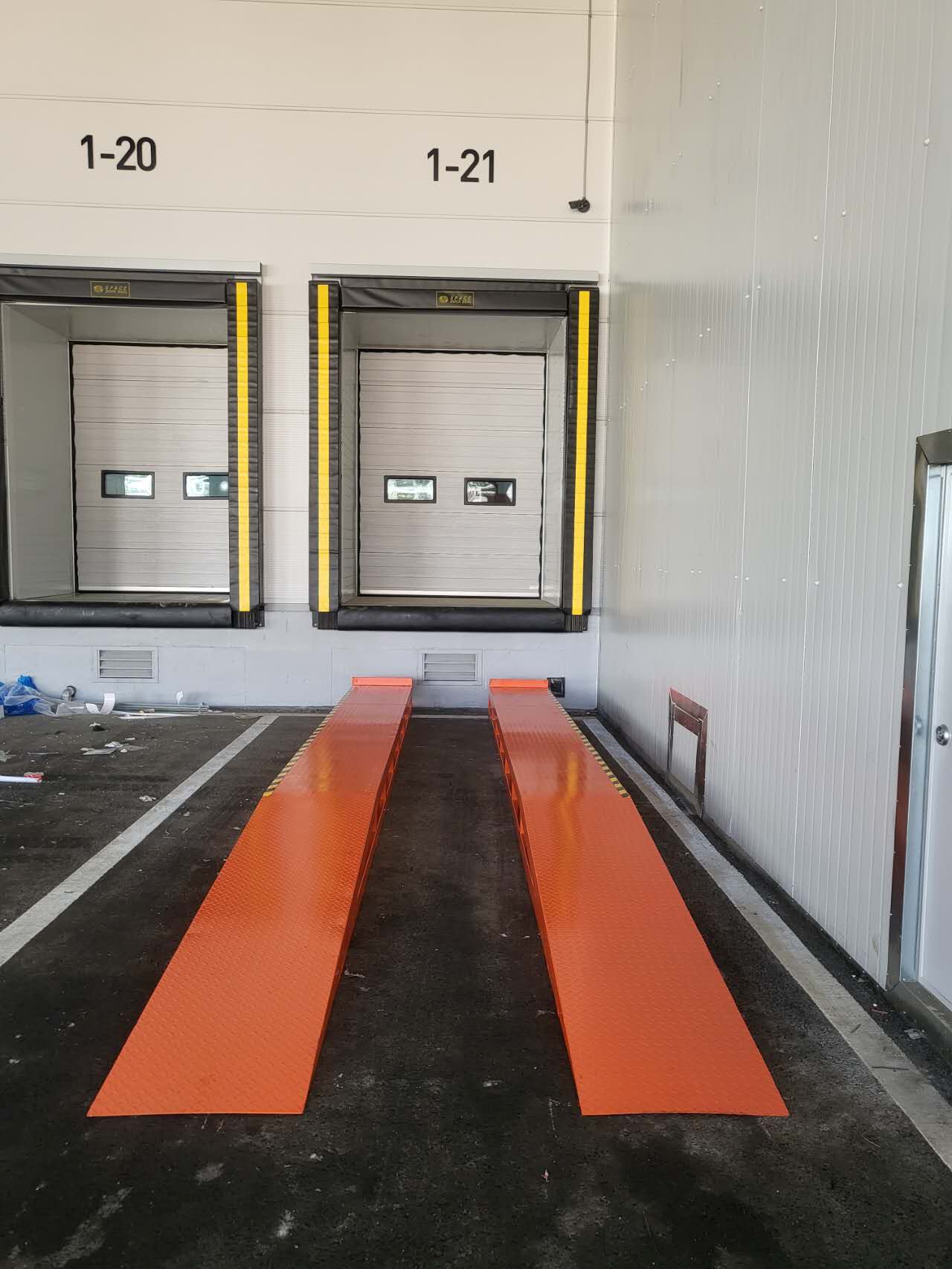

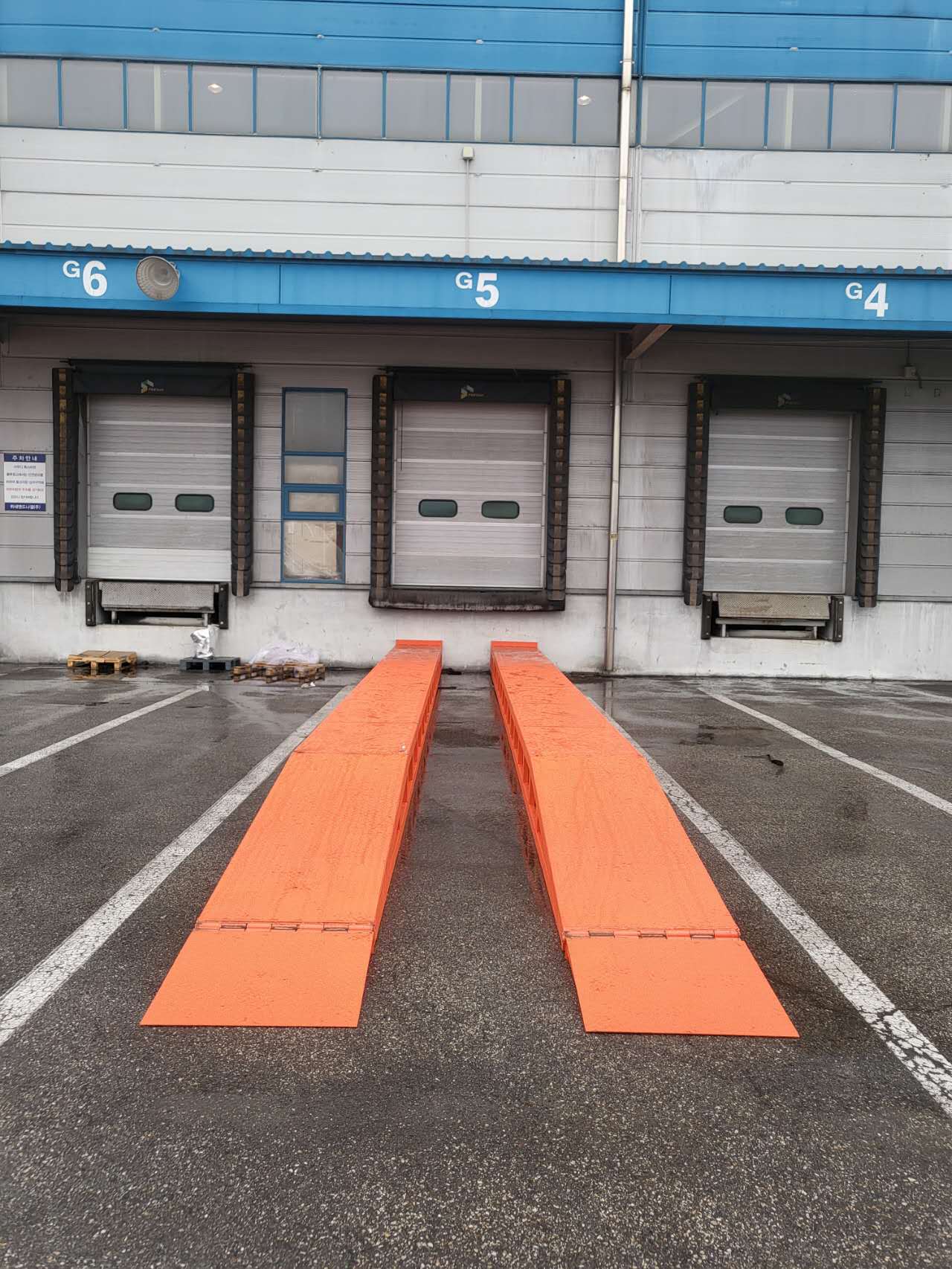

실측과 납품 사례
3D는 사용 과정 참고용입니다. 실제 납품 사양은 실측과 최종 제작도면을 기준으로 확인해 주세요.
