移動式ドック

モデル A 移動式ドック（コンテナスロープ） | 6,800,000 KRW（韓国ウォン）コストパフォーマンス型

このページの製品：モデルA 移動式ドック

このページは従来モデルの資料です。比較表には他のモデルも含まれるため、該当する行をご確認ください。現行の製作仕様・見積条件は、現場条件を確認した上でご案内します。

☎ 010-8078-8988

諸元

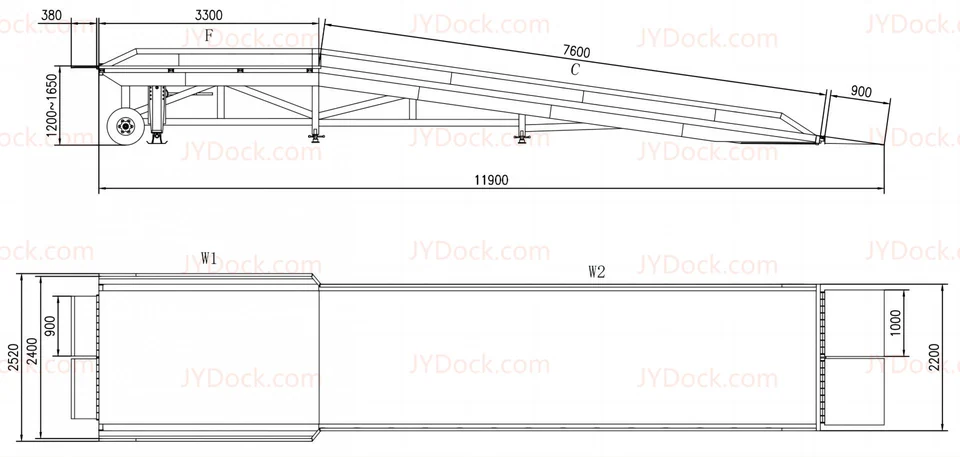

区分	価格	全長(W)	傾斜幅(W2)	受幅(W1)	水平(F)	勾配(C)	傾斜角度^**	安全構造	作業荷重^*
モデル / 単位	10,000 KRW（韓国ウォン）	M	M	M	M	M	度	形式	t(トン)
モデルA1 - 一体型	680	10.3	2.2	2.2	3.4	6.9	10.0-14.0	一般型	8
モデルA2 - 一体型	780	11.3	2.2	2.2	3.4	7.9	8.7-12.3	一般型	10
モデルB - 一体型	830	12.2	2.2	2.2	3.7	8.5	8.0-11.2	強化型	10
モデルC - 一体型	830	12.2	2.2	2.2	4.3	7.9	8.6-12.1	強化型	10
モデルC - 2段分離	890	12.2	2.2	2.2	4.3	7.9	8.6-12.1	強化型	10
モデルD1 - 一体型	930	12.2	2.2	2.52	3.7	8.5	8.0-11.2	強化型	10
モデルD2 - 一体型	1090	12.2	2.2	2.52	3.7	8.5	8.0-11.2	強化型	10
上下調節高さ(H)	1.2~1.68M
昇降作動システム	ランディングギア手動 System (Option : 自動 System + 2,800,000 KRW（韓国ウォン）)
傾斜部の材質	Special Non-Slip Metal Lath

* (フォークリフト自重 + 積載貨物重量) x 1.4 ≤ 作業荷重

** 傾斜角度が小さいほど 作業時に便利です。

*** 上記の諸元は、品質改善などにより予告なく変更される場合があります。

**** 上記の仕様は一般的な作業内容に基づく標準規格であり、現場の作業内容に応じた別の仕様の注文製作が可能です。

***** 定格荷重は10tです。構造上の余裕を、使用時に許容される荷重の上限と取り違えないでください。車両・荷物・作業条件を確認し、最終製作図面に記載された定格荷重を守ってご使用ください。

☎ 010-8078-8988

モデルD:

モデルDは水平部分がより広い 2.52メートルで, モデルBよりも使用するフォークリフトの回転角度がより大きくなり, 貨物を荷下ろしする際に、より便利にご利用いただけます.

D1はエキスパンドメタルの下に鋼板を設けた仕様です。D2は開口部のあるスチールグレーチング仕様で、排水しやすい構造です。雨天・降雪時の安全を保証するものではなく、点検・清掃・必要に応じた除雪を行ってください。

スチールグレーチングは通気・排水しやすい構造です。耐久性や変形の有無は、荷重・使用環境・保守状況によって異なります。定期的な点検と保守が必要です。

SPEC:

Frame	18# Universal Beam Q235(SS400)
Subframe	100503 RHS
Skeleton	80403 RHS
Safety guard rail	80403 RHS 高さ: 260mm
Panel	4mm Flat plate
Grating	D1: 60605 特殊ノンスリップメタルラス D2: 505050*5mmツイスト鋼鋸歯鋼板
Rib	80403 RHS
Tire	6.50-10NHS pneumatic tire 2set
Landing Gear	80T 手動

昇降作動自動システム：

モデルA

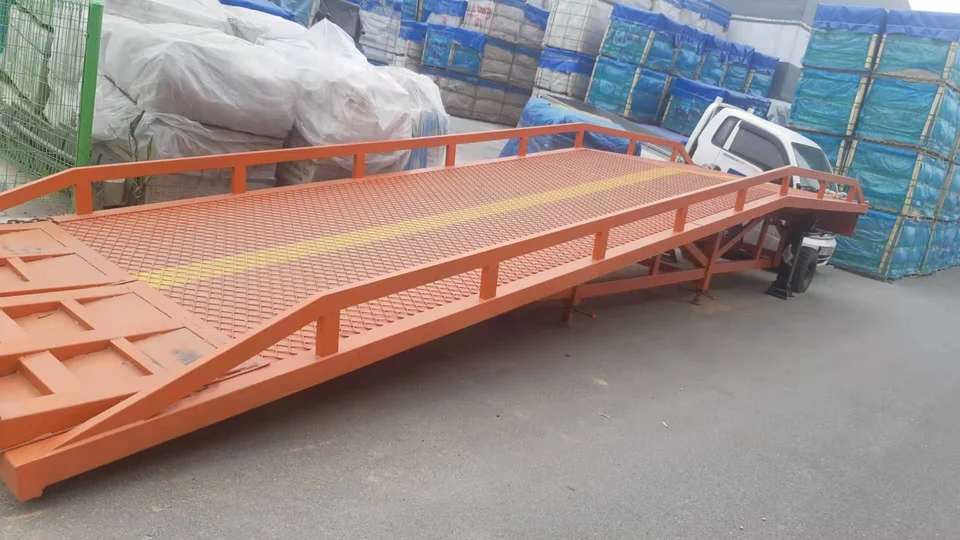

倉庫で保管中の移動式ドック（コンテナスロープ）の傾斜面と手すり

品質基準:

	当社製品	他社製品
Subframe密度 (プラットホーム下部でフォークリフトと荷物の荷重を受け支えるスチールバーの密度）
Subframe密度 (プラットホーム下部でフォークリフトと荷物の荷重を受け支えるスチールバーの密度）	間隔: 30-40cm	間隔: 50cm以上
下部 Skeleton
下部 Skeleton	100503	80403
安全と長期使用の品質に関しては、どの会社の製品をお選びになっても、原材料の規格に必ずご注意ください。
